コイルの磁界２
2000 12 13（水）
＜ねらい＞
前時は電磁石を作り、それに電流を流すと磁界が発生することを確かめました。本時は、同じ電磁石を使って、Ｎ極Ｓ極の方向を調べます。つまり、コイルの巻き方と電流の方向の関係を調べます。
（上：中央は電磁石。左右の赤は、棒磁石のＮ極）
＜授業の流れ＞

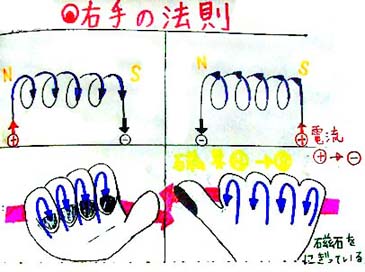

１ 電流の方向と磁界の方向
はじめに結論、右手の法則をまとめます。実験で調べることもできるので、生徒実験を先に行っても悪くありません。
とにかく、右手の使い方を習熟させることが一番大切です。中学生にとって、立体的な空間で思考することは困難なので、時間をたっぷり用意するようにして下さい。
２ 生徒実験
（１） 実験台に、前回作成した電磁石をおく
・ 電磁石は学習プリントに添付したまま（セロテープ）でよい
（２） 電磁石の左右に棒磁石をおく
・ 棒磁石は２本必要です
・ 左にＮ極、右にもＮ極をおく
（３）棒磁石、電磁石、棒磁石の上に、薄い紙を載せる
（４）電源装置を使って、直流（４Ａ）を流す
・ 相当な大きさの電流なので、電磁石が激しく加熱します
・ 火傷に注意して下さい
（５） 鉄粉をまく
・ できるだけ高い位置からまくと綺麗にできます
（６） 紙を軽くたたく
・ 磁力線が見やすくなるまで、軽く叩きます
（７） 電流を切る
（８） スケッチ、または、鉄粉をセロテープで固定する
◎ 実践装置
電磁石を中心にして、左に斥力、右に引力による磁力線が観察できるがの分かるでしょうか？
◎ 生徒のスケッチ
実験がはやく終わった班には、電磁石にかける電流の大きさを変えるように指示した。すると、斥力のできる位置が変化して面白い。
＜授業を終えて＞
盛り上がっていい感じ。
