３ 備長炭びんちょうたん、11円電池電池
2011年9月下旬、第２理科室
前の時間は、フルーツやジュースなど、各班思い思いおもいの水溶液で化学電池をつくりました。身近な材料を使った実験でしたが、電極はマグネシウムと銅なので、ちょっと実験室的です。そこで今日は、もっと馴染み深い食塩水、10円玉と１円玉、アルミホイルと炭を使った電池をつくります。
なお、この授業は授業参観で行うことにしました。生徒の活動する様子がよくわかると思ったからです。参観後のアンケートを拝見すると、私の授業のわかりやすさに対する評価は約4点/5点でしたが、生徒の活動の評価は約5点/5点でした。目標達成で満足しています。
今日の目標
（1） 10円玉と１円玉と食塩水、および、アルミホイルと炭と食塩水で化学電池をつくる。
（2） ２つの異なる電極を使えば、電流が発生することを確かめる。
授業の様子
実験１ 備長炭電池
＜材料＞ 食塩水、炭（備長炭）、キッチンペーパー、アルミホイル、針金

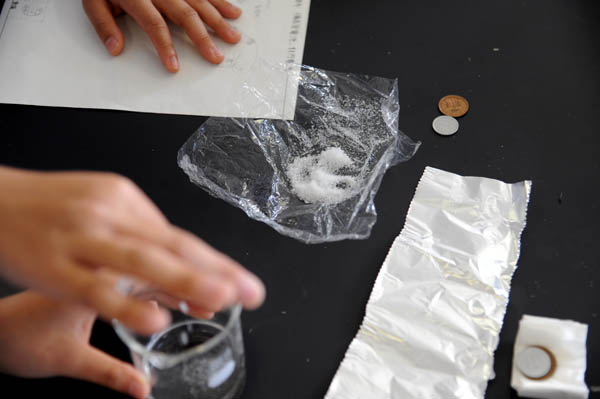

上：できるだけ少量の水（10ml）程度に食塩を溶かす生徒。なお、食塩、10円玉、1円玉は、自宅から持参したものを使う。

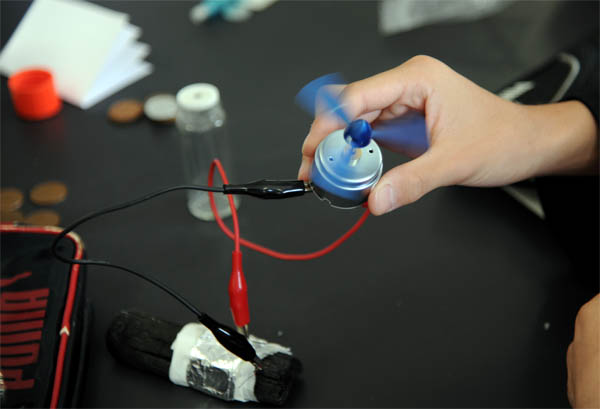

上：完成した備長炭電池でモーターを回す。備長炭に食塩水で湿らせた紙、その上にアルミホイルを巻く。そして、備長炭とアルミホイルにモーターをつなぐ。これで完成！ こんなに簡単にできる。なお、写真中央にぼんやりと写っている瓶から判断すると、この班は食塩ではなく食卓塩を使ったようだ。食卓塩には乾燥剤が入っているが、とくに問題ない。

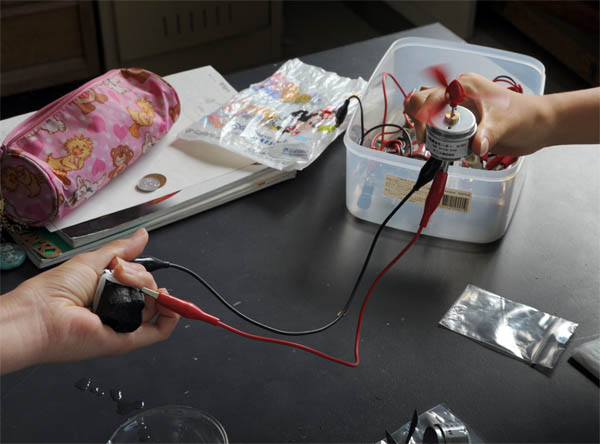

上：備長炭電池をぎゅっと握る女子。この班はうまくできなかったが、強く握らせると電流が流れた。十分に接触していなかったようだ。テーブルに食塩水が滴り落ちるぐらいで良い。

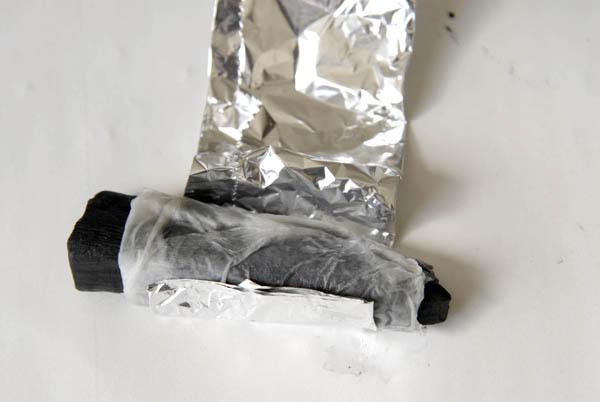

taka先生の予備実験
|
|
実験２：11円電池
＜材料＞ 食塩水、10円玉、１円玉、キッチンペーパー
原理は、備長電池と同じ。アルミホイルの代わりに１円玉（アルミニウム100％の物質）を使う。10円玉は銅を90％含む。

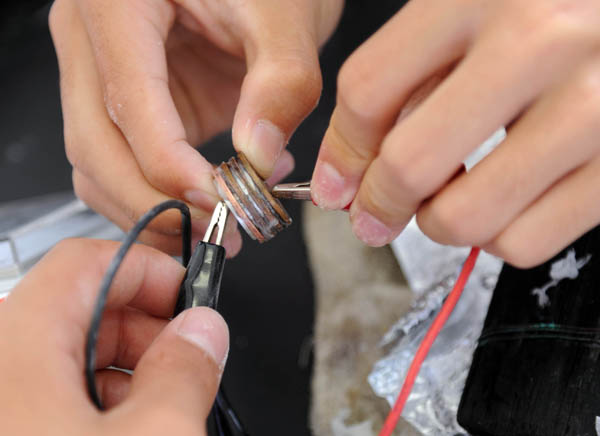

上：11円電池は、10円玉・食塩水をつけた紙・１円玉、これで完成。しかし、１つだけでは電圧が弱いので、22円、33円とつなげる。写真は44円電池であるが、電子オルゴールなら十分に鳴る。

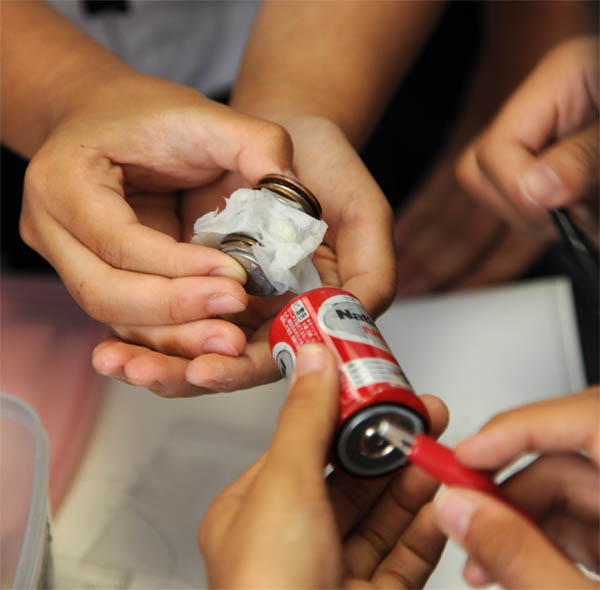

上：モーターを回すために、さらに、11円電池をつなげる。上の写真では、乾電池を間に入れて、電流が流れているかチェックしている様子。
上：男女の班が合体し、高価な電池をつくり始めた。
上：近くの班が合体し、しだいに膨らんでいく様子。
生徒の感想
備長炭電池は簡単だったけれど、11円電池はダメだった。電子オルゴールは鳴るけれど、モーターはまわらない。先生は、並列つなぎにするとまわる可能性が高くなる、いったけれど、まだまだダメだった。またやりたい。
授業を終えて
11円電池は、電圧を高くするためにクラスみんなが１つになりました。ちょっと感動的シーンでした。
|
