第94時
実習22 左手と右手の法則
2018 3 2(金)、8(木)
理科室はじめに
本時で、左手と右手の法則が終わります。足掛け7時間の学習でした。最終日のポイントは、(1)左手の法則と右手の法則は同じように使えること、(2)視点を変えた図に惑わされないようにすること、です。

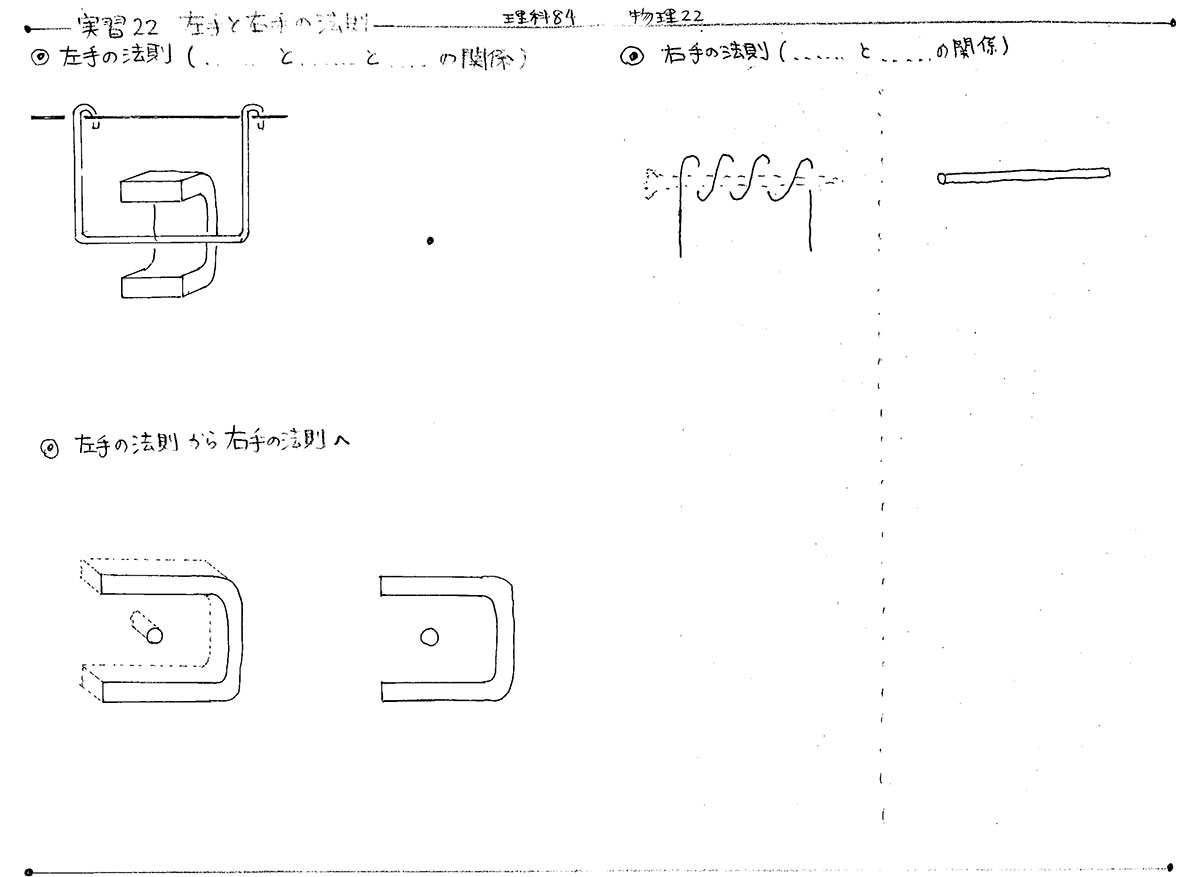

図1:本時の学習プリント(クリックすると拡大します)
本時の目標
・電気ブランコの動く方向を、右手の法則で説明する
・左手の法則と右手の法則は同じように使えることを理解する
・視点を変えた図に惑わされないようにする準 備
生 徒 教 師
- 教科書
- 理科便覧
- ファイル
- 本日の学習プリント(1 /人)
授業の流れ
(1)本時の授業内容の紹介 (1分)(2)電気ブランコ(左手の法則)の復習 (10分)
電気ブランコを使って、前時『実験21 左手の法則』の復習をします。ブランコが動く方向を考えるときのポイントは、ブランコの中心に『点』を打つことです。そして、その点が中心となるように『フレミングの左手』を当てはめることでした。

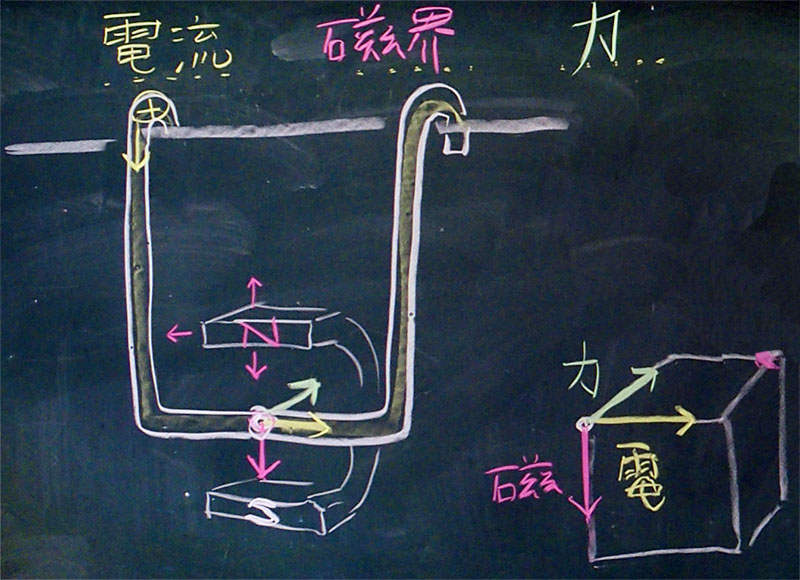

図2:電気ブランコ(左手の法則)の復習に関する板書図2左は、電気ブランコの中心点における『電磁力』を示しています。図2右の立方体は、その『電磁力』の関係を示すためのものです。
(3)『右手の法則』から『力』を求める (15分〜25分)
この(3)は本時の中心となる部分です。生徒の様子をみて、必要なら十分な時間をかけてください。ただし、先生による説明は1回にとどめます。2回めは、理解できた生徒を教壇に招き、先生は教室横からサポートします。
右手の法則から左手の法則へ、の説明手順
電気ブランコの動く方向は、右手の法則でも説明することができます。右手の法則には『力』がありませんが、磁界によって説明することができるのです。以下に、7つのステップに分けた説明方法を紹介します。ステップ1:磁石の中央にある直線に注目する
ステップ2:その直線がつくる磁界を『右手の法則』で調べる
→(図3)

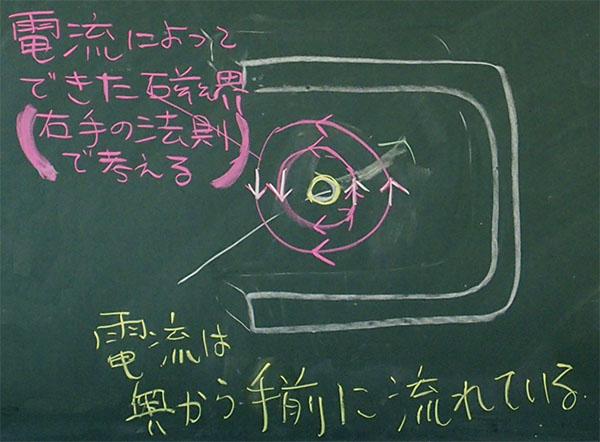

図3:磁石中央にある直線を流れる電流がつくる磁界ここで、いったん右手の法則から離れて、
ステップ3:ブランコをはさむ永久磁石について考える
ステップ4:永久磁石がつくる磁界の向きを図示する
→(図4)

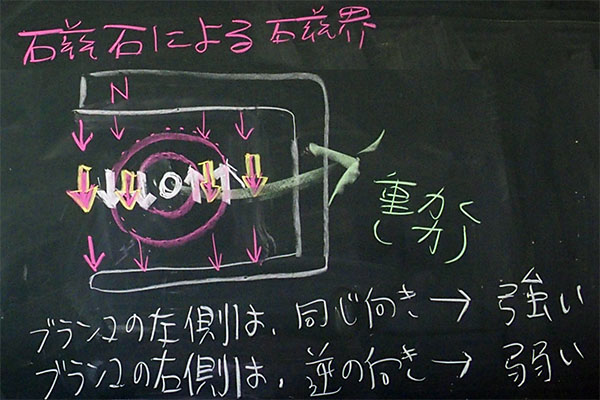

図4:電流による磁界、および、磁石による磁界ステップ5:電流による磁界と磁石による磁界の向きを合わせる
ステップ6:『同向きなら強くなり、逆向きなら弱くなる』
と考える
ステップ7:『ブランコは、強い方から弱い方へ動く』
と考える

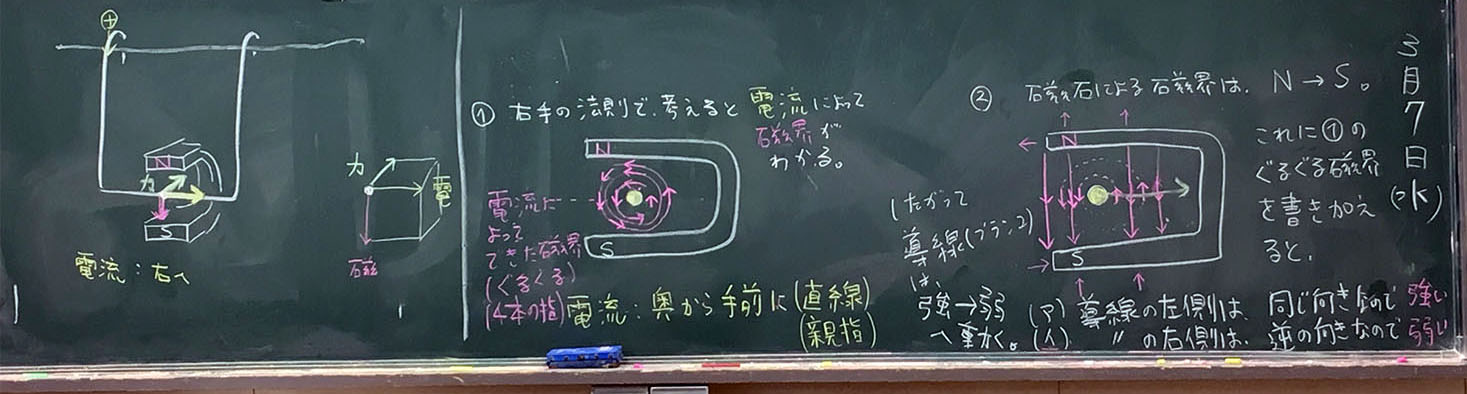

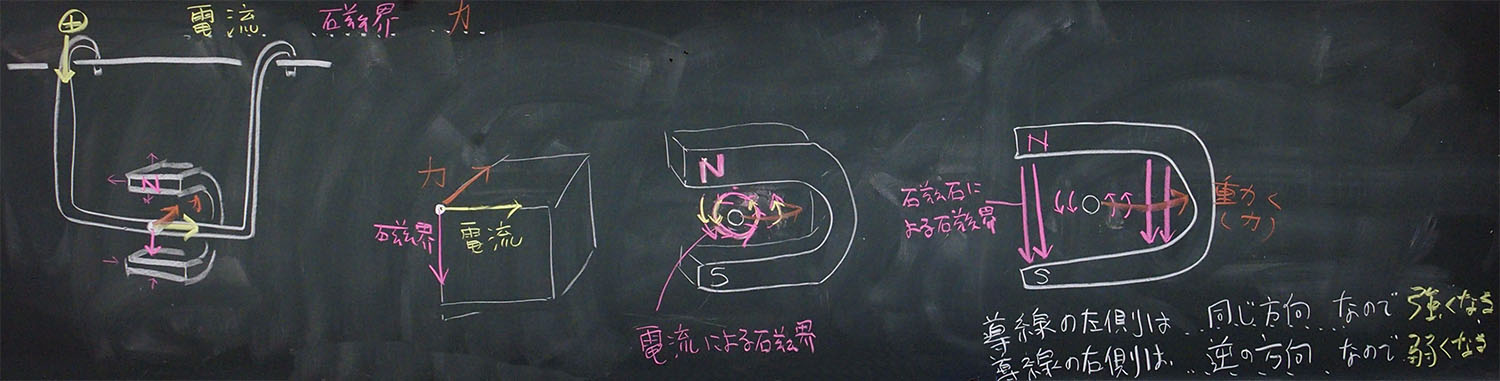

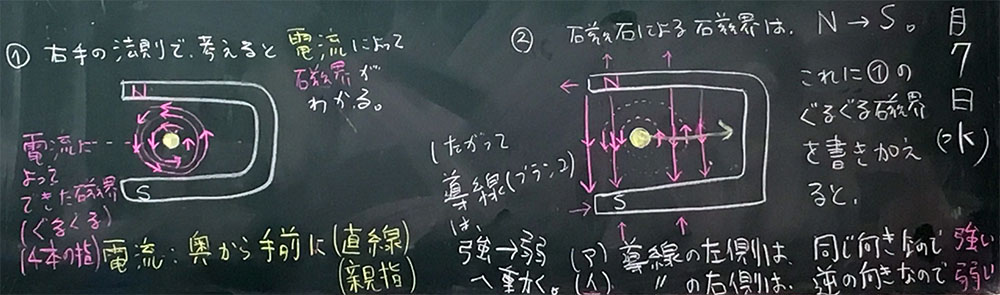

図5:別学級における板書(クリックすると拡大します)以上です。
=====
=====
以下の内容は、中学生に教えないでください! 混乱を招く原因になります。とくに教科書出版社の方にお願いします。磁界と磁場、電界と電場
→ 私は専門外なのでその違いを詳しく説明できませんが、、、
(1)磁界という言葉は、高校になると磁場になります。
(2)電界と電場という言葉は、中学で使いません。それらは高校になると、あまり区別することなく使うようです。ここで、ステップ1〜7を磁界と磁場という語句を使って分類すると、次のようになります。
ステップ1-2は、電流による磁場
ステップ3-4は、磁石による磁界
ステップ5-7は、磁場と磁界を同じ現象として考える

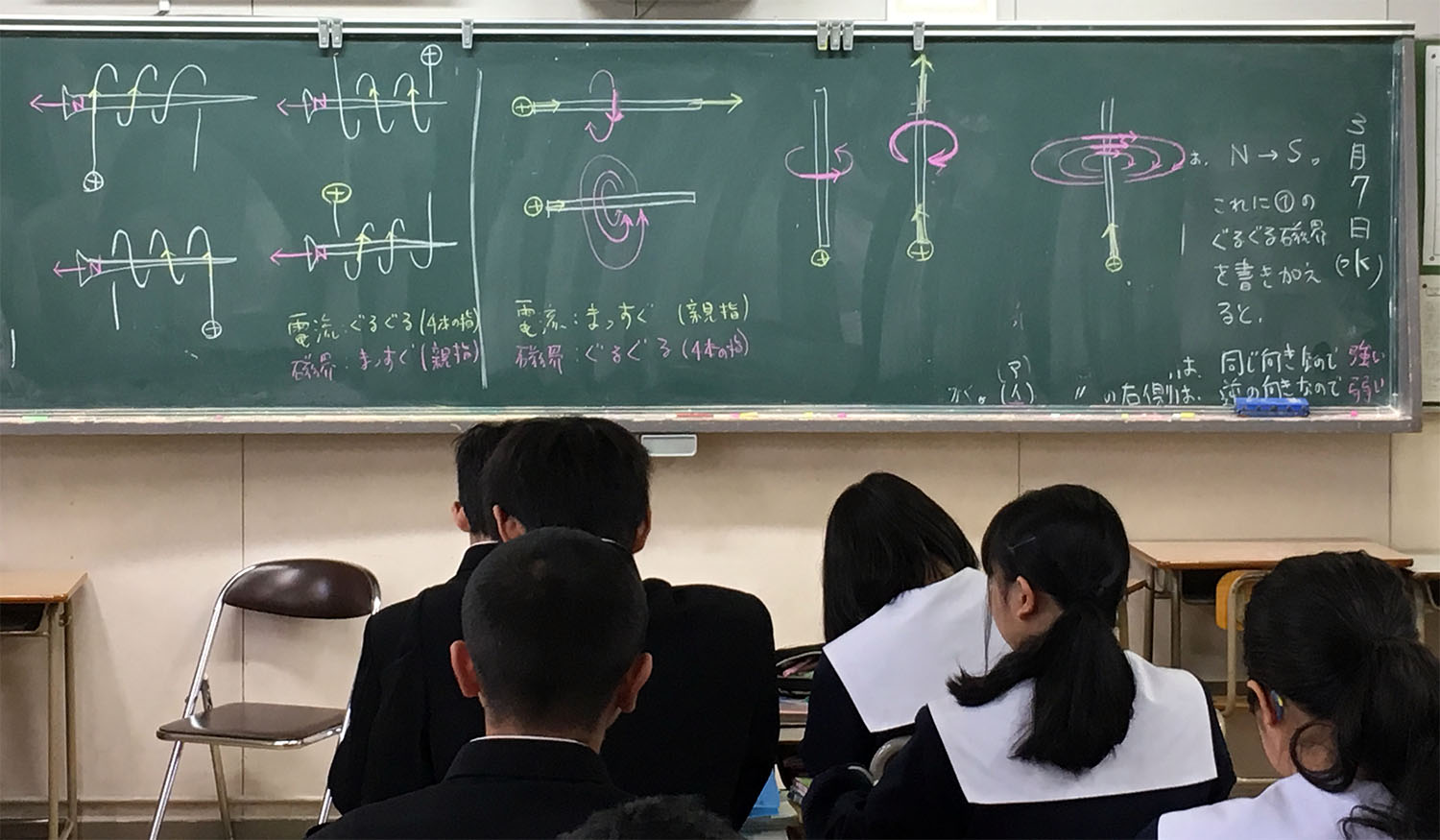

図6:別学級における板書(クリックすると拡大します)(4)右手の法則の復習 (分〜分)
2時間の『実習20 右手の法則』を同じです。繰り返しまとめることで、定着をはかります。
図7:右手の法則に関するまとめ(クリックすると拡大します)
視点を変えた同じ模式図
下図8は、 同じ現象を表したものです。違うように見えるのは、視点が違うからです。左は『斜め上』、中央と右は『斜め下』から見たものです。

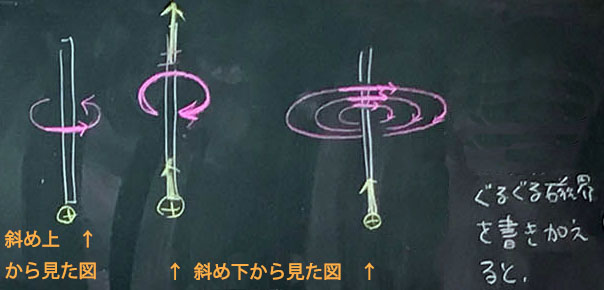

図8:視点を変えた同じ模式図(図7の右半分)下図9にある模式図6つについても、すべて同じ現象を示したものです。

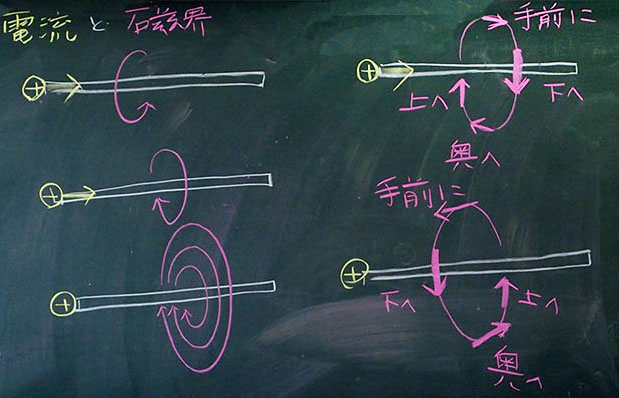

図9:左から右へ流れる電流がつくる磁界の模式図(5)本時の感想、考察 (5分)
授業を終えて
左手と右手の法則、電磁力の学習は本時で1つの区切りになります。次の時間は、モーターを作りに励みます。本時までの内容を理解できているなら、モーターの回転方向を指摘できます。さらに、高性能モーターをつくるための様々な工夫ができるはずです。楽しみ〜!実践ビジュアル教科書『中学理科の物理学』
