理科室はじめに
電流計の使い方を学びます。ポイントは電圧計の『つなぎ方』です。電流計は測定したい部分の回路を切断してから、その部分をつなげるように入れ込みます。つまり、電流計は『切断した点』に流れる電流（電子の量）を測ることになります。ここで電圧計の復習をすると、電圧計は『２つの点』の差でした。その差は『電子の勢いの差』、と考えることができました（参考ページ：電圧の理論）。また、今日は『数の桁を変える接頭語：m（ミリ）』の復習をします。１L＝1000mL、１g＝1000mg、１m＝1000mmなどです。本時は１Ａ＝1000mＡ（ミリ・アンペア）です。できる子にとっては常識ですが、できない子どもにとっては重大問題です。ここでつまずいている子は絶対に先に進むことができないので、確実に復習してください。数字アレルギーの子どもを救済するチャンスです。

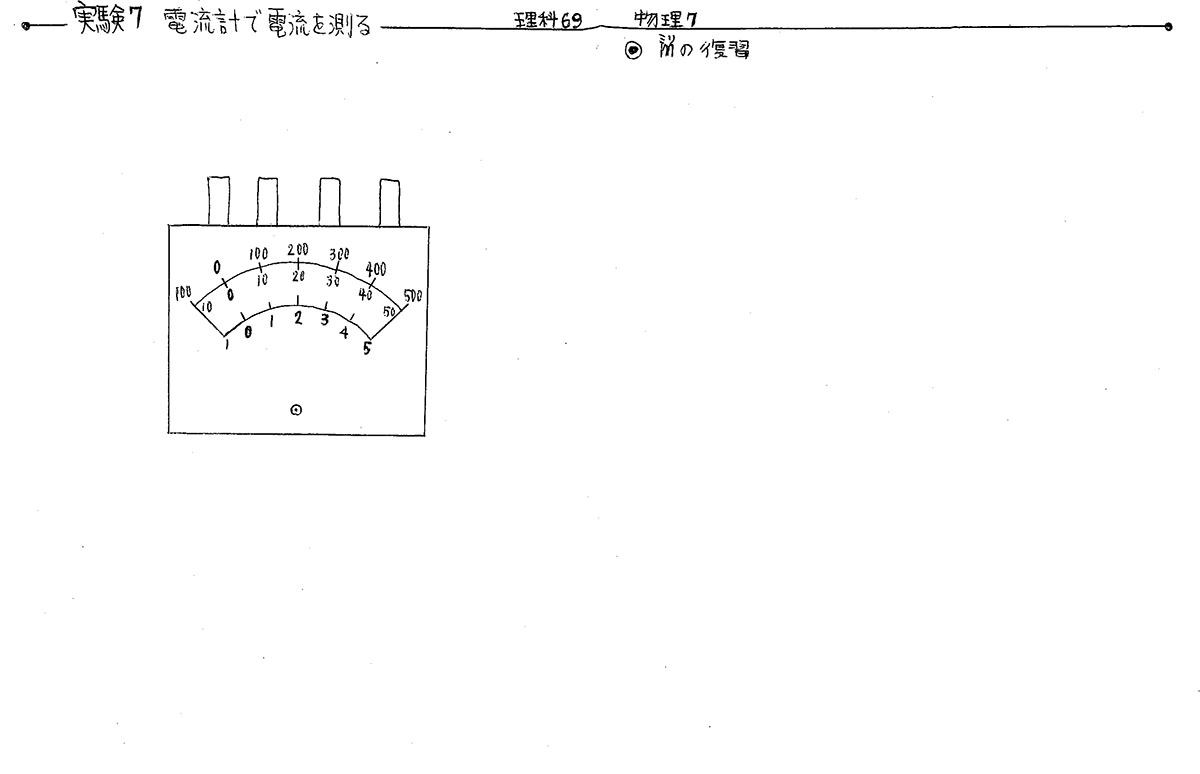

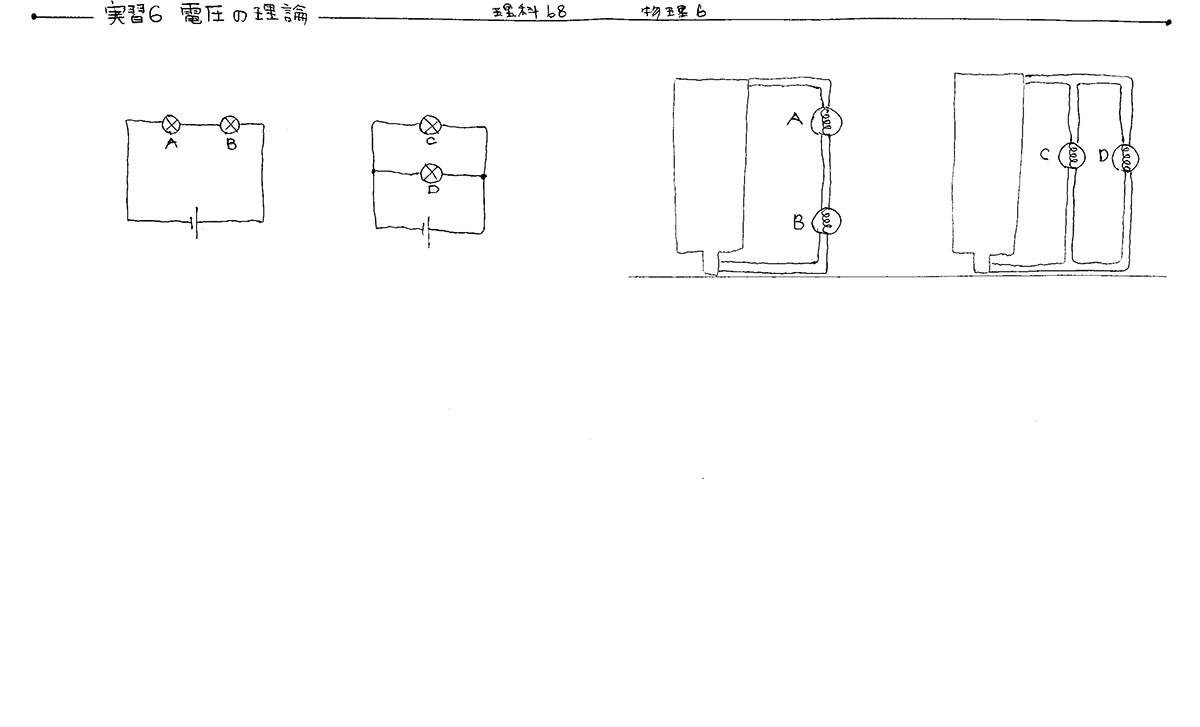

図１：本時の学習プリント（クリックすると拡大します）
本時の目標
・電流計の使い方をマスターする
・桁を変える語『m（ミリ）』の復習をする
・簡単な回路を組み、いろいろな部位の電流を測定する準 備
生 徒 教 師
- 教科書
- 理科便覧
- ファイル
- 本日の学習プリント（１ /人）
- 電流計 （１ /２人）
- リード線（４ /２人）
- 豆電球（２ /２人）
- 乾電池（１ /２人）
- 乾電池ボックス （１ /２人）
授業の流れ
（１）本時の授業内容の紹介 （１分）（２）電流計の紹介（15分〜20分）
電流計のつなぎ方、目盛りの読み方を学びます。以下は14年前の実践記録『基本操作１電流計２年（2003年度）』を編集したものです。
電流計のつなぎ方を指導するときのポイント
１）電流計の端子は４つある
２）プラス端子は１つしかないので、迷うことはない
３）マイナス端子は、測るものに応じて変える必要がある
４）電流の大きさが分からない時は、電流計が壊れないように１番大きな５Ａ端子につなぐ
５）目盛りの読み方は、つないだマイナス端子の種類によって変わる
図２：電流計の使い方に関する板書目盛りの読み方の説明手順
１）電流計の絵を書かせる
２）電流計の目盛り（０から５まで）を書かせる
３）電流計の針（３に合わせる）を書かせる
４）５Ａのマイナス端子つないだ時の値を読ませる→ （3Ａ）
５）500mAのマイナス端子につないだ時の値を読ませる→ （300mＡ）
６）50mAのマイナス端子につないだ時の値を読ませる→ （30mＡ）（３）数の桁を変える接頭語：m（ミリ）』の復習（10分〜20分）
m（ミリ）は単位ではありません。数の桁をかえる接頭語です。 とはいうものの、具体的に使えるようになることが大切なので、すぐに練習問題を行います。以下は14年前の実践記録『基本操作１電流計２年（2003年度）』を編集したものです。
m（ミリ）の指導方法
１Ａ＝1000mＡ、であることを明言します。mは単位ではなく、桁を変える接頭語あることを紹介しますが、一回説明するだけで十分です。できる生徒はそれで大満足し、できない生徒は一回の説明で頭を痛めます。今日はできない生徒に焦点を当てるので、とにかく『１Ａ＝1000mＡ』 、その理由はなし！ と言い切ってください。ワンポイント
桁を変える接頭語はいろいろありますが、電流の単位『Ａ（アンペア）』で使うものは『m（ミリ）』だけです。余分なことは言わないようにしましょう。ただし、μ（マイクロ、1/1000000倍）とｋ（キロ、1000倍）は後日、マイクロ電流計（検流計）と電力量のところで使うことになるので、紹介してもかまいません。その後、できない生徒を指名し、じっくり計算練習をします。下図３、下図４を参考にして現場に応じた数を設定してください。
図３の先頭問題は、５Ａ＝5000mＡ、です。m（ミリ）をつけたら３桁減らす、m（ミリ）をとったら『0』を３つつける、ということを紹介しています。
図３：m（ミリ）に関する計算問題（Ａ君の学習プリント）
図４：同上（Ｂ君の学習プリント）
（４）実習：いろいろな回路をつくって電流を測定する （０分〜15分）
時間があれば、回路を組み、いろいろな部分の電流を測定させてください。なければ、ゆっくりしてください。次の時間はまるまる１時間、回路を組んでいろいろな部分の電流を測る実習になります。（５）本時の感想、考察 （５分）
授業を終えて
すでに電圧計の使い方をマスターしていると思うので、比較的よく理解できると思います。できれば、次の時間の予習として、15分程度電流計に触らせると良いでしょう。ただし、できる学校の場合、10分で豆電球２個の直接回路と並列回路を終えてしまうでしょう。関連ページ
